FLEXシリーズ
【フレキシブルホース】

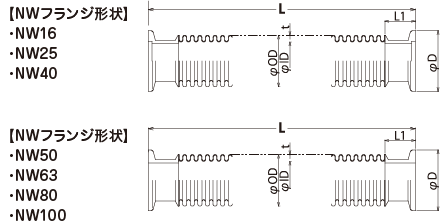

サイズ/ 規格	チューブ			フランジ		見積
サイズ/ 規格	内径〔ID〕	外径〔OD〕	板厚〔t〕	外径〔D〕	長さ〔L1〕	見積

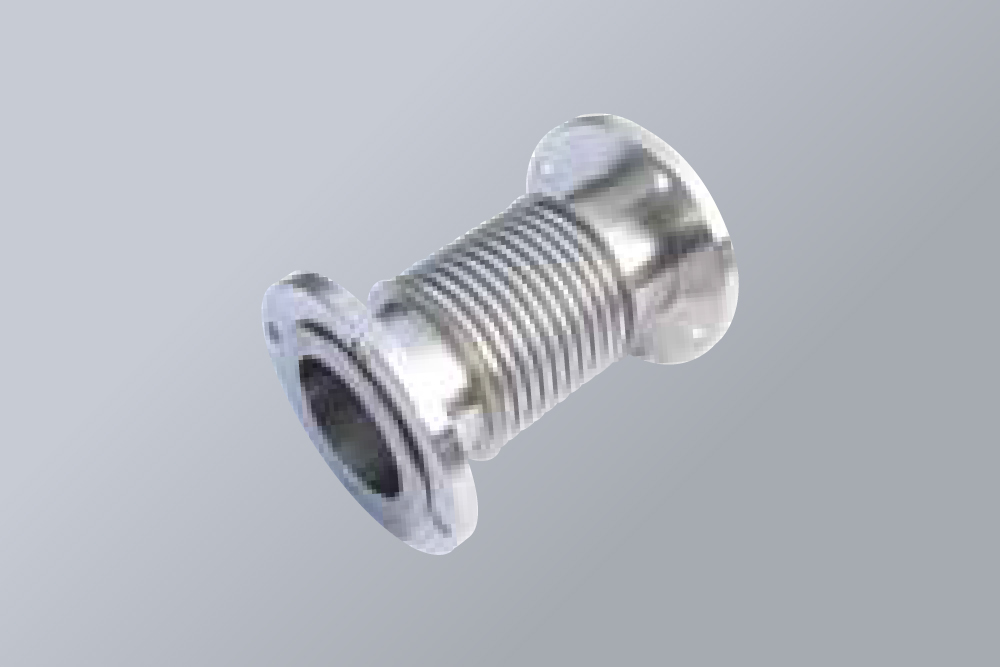

NW16	18.7	24.9	0.15	30	20
NW25	25.0	34.0	0.2	40	20
NW40	38.2	50.0	0.25	55	20
NW50	53.3	66.5	0.3	75	20
NW63	67.0	86.0	0.4	87	25
NW80	78.5	100.5	0.3	114	25
NW100	103.5	126.5	0.3	134	25

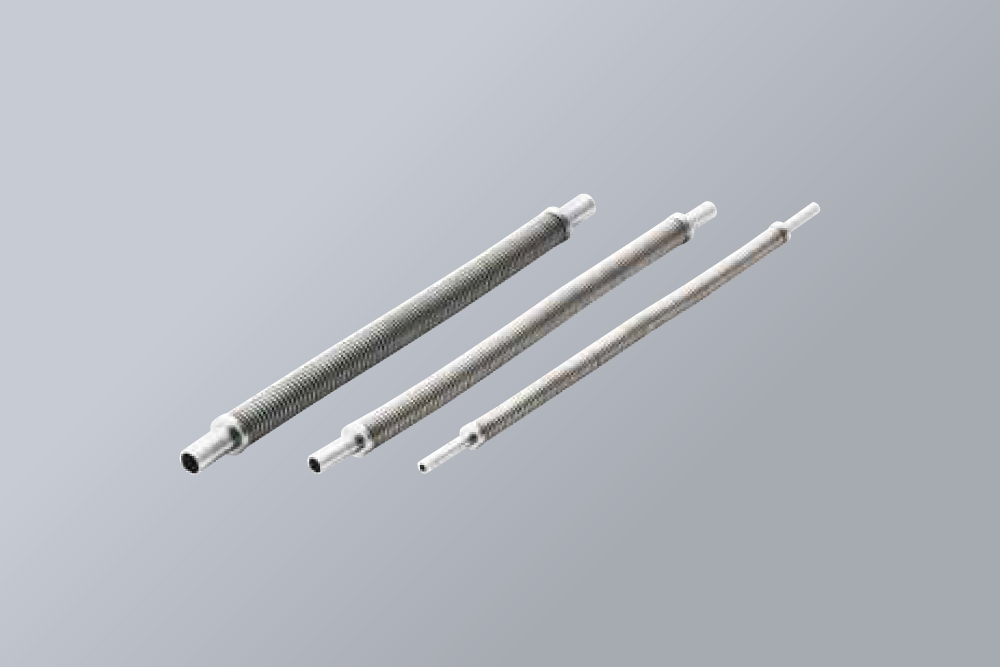

サイズ/ 規格	チューブ			パイプ	見積
サイズ/ 規格	内径〔ID〕	外径〔OD〕	板厚〔t〕	外径〔D〕	見積
¼B	7.5	11.0	0.15	6.35
⅜B	10.5	15.2	0.2	9.52
½B	13.3	18.2	0.2	12.7

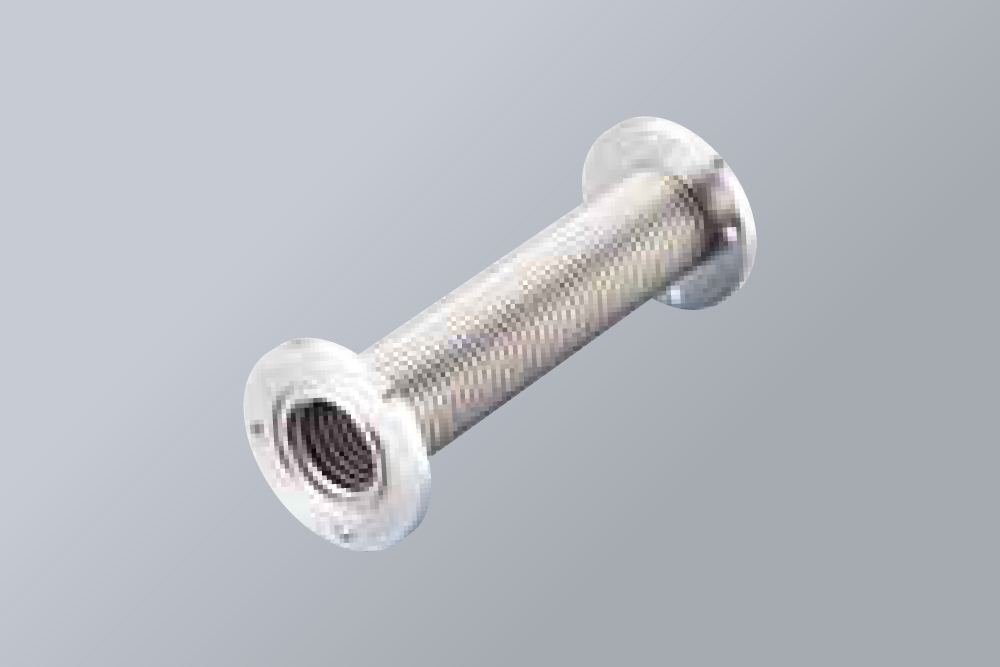

サイズ/ 規格	チューブ				フランジ					見積
サイズ/ 規格	チューブ型番	内径〔ID〕	外径〔OD〕	板厚〔t〕	外径〔D〕	厚み〔T〕	P.C.D〔C〕	N-H〔N〕	G1×G2	見積
20A	AS	20.7	30.4	0.3	80	8	60	4-10	34×44
20A	NC	21.5	29.0	0.2	80	8	60	4-10	34×44
25A	AS	27.0	36.5	0.3	90	8	70	4-10	40×50
25A	NC	26.5	36.0	0.2	90	8	70	4-10	40×50
40A	AS	41.0	54.5	0.4	105	10	85	4-10	55×65
40A	NC	41.5	54.0	0.25	105	10	85	4-10	55×65
50A	AS	53.5	70.5	0.4	120	10	100	4-10	70×80
50A	NC	50.5	65.0	0.25	120	10	100	4-10	70×80
65A	AS	67.0	86.0	0.4	145	10	120	4-12	85×95
65A	NC	66.0	86.0	0.3	145	10	120	4-12	85×95
80A	AS	78.5	100.5	0.4	160	12	135	4-12	100×110
80A	NC	78.0	100.5	0.3	160	12	135	4-12	100×110
100A	AS	103.5	126.5	0.4	185	12	160	8-12	120×130
100A	NC	103.0	126.0	0.3	185	12	160	8-12	120×130
125A	AS	128.5	153.5	0.5	210	12	185	8-12	150×160
125A	NC	129.0	148.0	0.4	210	12	185	8-12	150×160
150A	AS	152.0	180.5	0.5	235	12	210	8-12	175×185
150A	NC	153.0	181.0	0.4	235	12	210	8-12	175×185
200A	AS	203.0	233.0	0.5	300	16	270	8-15	225×241
250A	AS	251.0	285.0	0.6	350	16	320	12-15	275×291
300A	DA	300.8	336.0	0.6	400	16	370	12-15	325×341

成形ベローズ
