JISシリーズ【フランジ】

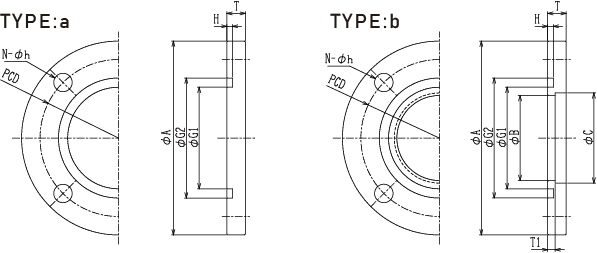

VG フランジ

サイズ/規格 型番 TYPE ΦA ΦB ΦC ΦG1 ΦG2 Height T T1 N h PCD 見積
VG25 ブランク VG25-B a 90 ― ― 40 50 3 8 ― 4 10 70
VG25 穴明 VG25-H b 90 33 34.5 40 50 3 8 4 4 10 70
VG40 ブランク VG40-B a 105 ― ― 55 65 3 10 ― 4 10 85
VG40 穴明 VG40-H b 105 46 48.8 55 65 3 10 4 4 10 85
VG50 ブランク VG50-B a 120 ― ― 70 80 3 10 ― 4 10 100
VG50 穴明 VG50-H b 120 57 60.7 70 80 3 10 4 4 10 100
VG65 ブランク VG65-B a 145 ― ― 85 95 3 10 ― 4 12 120
VG65 穴明 VG65-H b 145 72.8 76.5 85 95 3 10 4 4 12 120
VG80 ブランク VG80-B a 160 ― ― 100 110 3 12 ― 4 12 135
VG80 穴明 VG80-H b 160 85.1 89.3 100 110 3 12 5 4 12 135
VG100 ブランク VG100-B a 185 ― ― 120 130 3 12 ― 8 12 160
VG100 穴明 VG100-H b 185 110.3 114.5 120 130 3 12 5 8 12 160
VG125 ブランク VG125-B a 210 ― ― 150 160 3 12 ― 8 12 185
VG125 穴明 VG125-H b 210 136 140.8 150 160 3 12 5 8 12 185
VG150 ブランク VG150-B a 235 ― ― 175 185 3 12 ― 8 12 210
VG150 穴明 VG150-H b 235 161.8 166.2 175 185 3 12 5 8 12 210
VG200 ブランク VG200-B a 300 ― ― 225 241 4.5 16 ― 8 15 270
VG200 穴明 VG200-H b 300 212 217.3 225 241 4.5 16 8 8 15 270
VG250 ブランク VG250-B a 350 ― ― 275 291 4.5 16 ― 12 15 320
VG250 穴明 VG250-H b 350 262 268.4 275 291 4.5 16 8 12 15 320
VG300 ブランク VG300-B a 400 ― ― 325 341 4.5 16 ― 12 15 370
VG300 穴明 VG300-H b 400 314.5 319.5 325 341 4.5 16 8 12 15 370

見積り依頼リストを確認

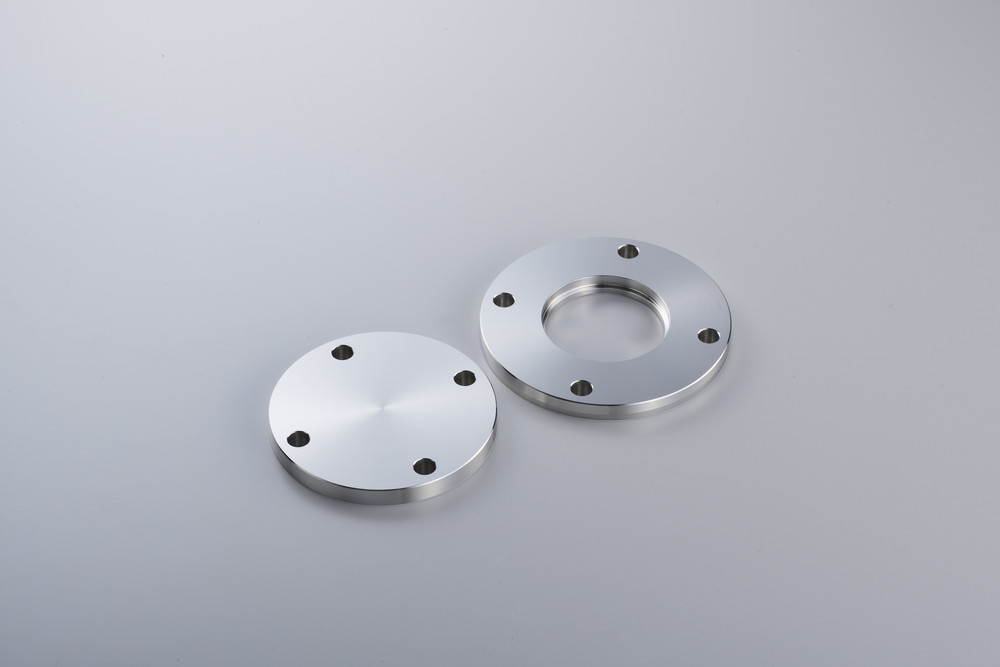

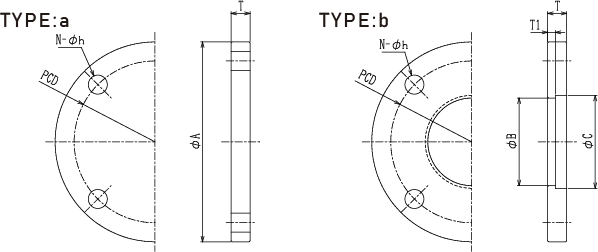

VF ブランクフランジ

サイズ/規格 型番 TYPE ΦA ΦB ΦC T T1 N h PCD 見積
VF25 ブランク VF25-B a 90 ― ― 8 ― 4 10 70
VF25 穴明 VF25-H b 90 33 34.5 8 4 4 10 70
VF40 ブランク VF40-B a 105 ― ― 10 ― 4 10 85
VF40 穴明 VF40-H b 105 46 48.8 10 4 4 10 85
VF50 ブランク VF50-B a 120 ― ― 10 ― 4 10 100
VF50 穴明 VF50-H b 120 57 60.7 10 4 4 10 100
VF65 ブランク VF65-B a 145 ― ― 10 ― 4 12 120
VF65 穴明 VF65-H b 145 72.8 76.5 10 4 4 12 120
VF80 ブランク VF80-B a 160 ― ― 12 ― 4 12 135
VF80 穴明 VF80-H b 160 85.1 89.3 12 5 4 12 135
VF100 ブランク VF100-B a 185 ― ― 12 ― 8 12 160
VF100 穴明 VF100-H b 185 110.3 114.5 12 5 8 12 160
VF125 ブランク VF125-B a 210 ― ― 12 ― 8 12 185
VF125 穴明 VF125-H b 210 136 140.8 12 5 8 12 185
VF150 ブランク VF150-B a 235 ― ― 12 ― 8 12 210
VF150 穴明 VF150-H b 235 161.8 166.2 12 5 8 12 210
VF200 ブランク VF200-B a 300 ― ― 16 ― 8 15 270
VF200 穴明 VF200-H b 300 212 217.3 16 8 8 15 270
VF250 ブランク VF250-B a 350 ― ― 16 ― 12 15 320
VF250 穴明 VF250-H b 350 262 268.4 16 8 12 15 320
VF300 ブランク VF300-B a 400 ― ― 16 ― 12 15 370
VF300 穴明 VF300-H b 400 314.5 319.5 16 8 12 15 370
