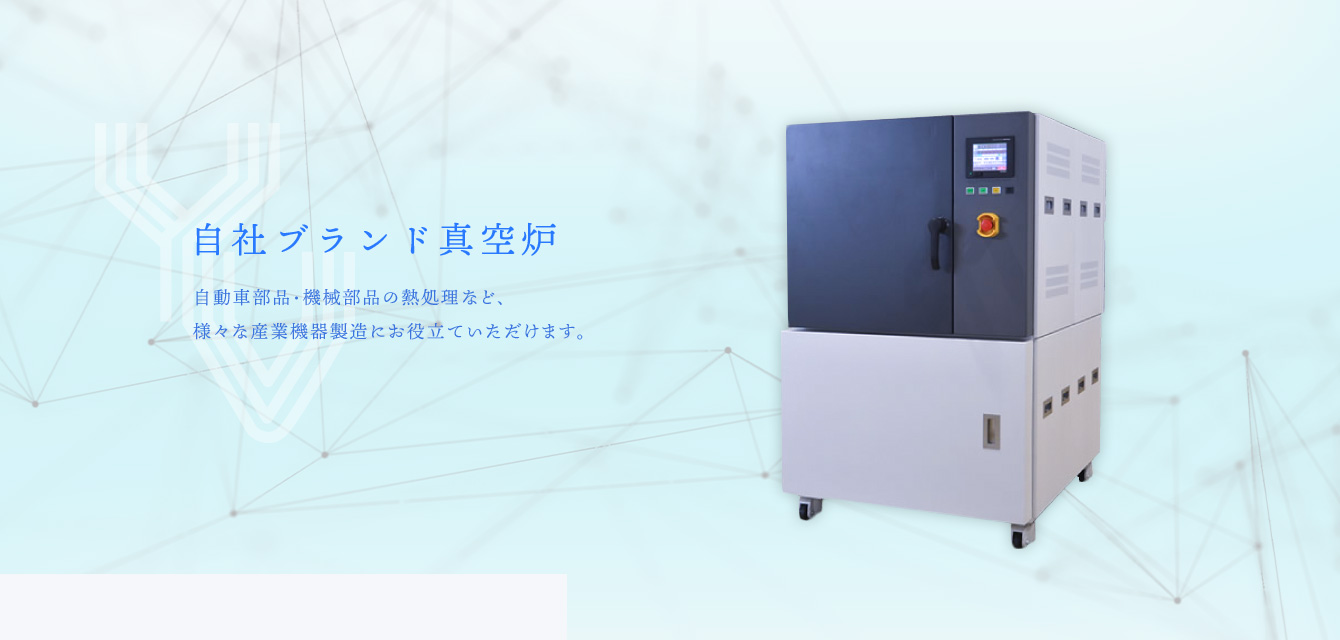

幅広い用途に対応する真空炉
HT-090
自動車部品・機械部品の熱処理など、
様々な産業機器製造にお役立ていただけます。
point.1
抜群の高性能
加熱効率、細やかな温度調整機能など高性能が強みです。急速加熱・急速冷却（オプション）にも対応し、 構造も堅牢で安心です。
point.2
充実の安全装置
漏電ブレーカーや過昇温防機能、非常停止スイッチなど安全面の配慮も万全です。 万一の事故も防ぎます。
point.3
幅広い用途に対応
自動車部品・機器部品の熱処理など、様々な産業機器製造にお役立ていただけます。真空加熱・大気加熱・不活性ガス・雰囲気加熱など幅広くご活用いただけます。
point.4
多様なオプションカスタマイズ
用途に応じたオプションや、ご要望に合わせた真空炉の改造も可能です。生産現場に合わせたオリジナル真空炉にカスタマイズいたします。
point.5
メンテナンスも安心
真空機器専門の吉川製作所の強みは何と言っても安心のメンテナンスサポートです。万一の場合も、スピーディな対応で真空炉の活躍をバックアップします。

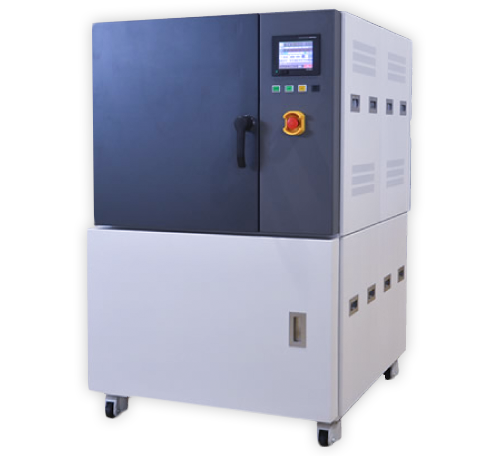

製品概要ABOUT
| 型式 | HT-090 |
|---|---|
| 方式 | 真空・大気圧雰囲気加熱炉 |
| 性能 |
使用温度範囲 +40～+200℃ 最高温度到達時間 40分以内(RT～200℃/真空、無負荷時) 温度調節精度 ±1.0℃(at200℃/真空、無負荷時) 到達真空度 133Pa(1Torr)以下 |
| 構成 |
加熱方式 炉内ヒーターによる輻射加熱 冷却方式 自然冷却 ヒーター シーズヒーター 材質 加熱槽：SUS304｜外装：冷間圧延鋼板焼付塗装 真空ポンプ 1段式ロータリーポンプ(880L/min) |
| 制御 |
温度制御方式 PID制御(真空、大気圧2値切替式) 運転機能 定値運転｜プログラム自動運転(10セグメント)、6パターン 操作方式 5.7インチタッチパネル｜日本語/英語表示切替、温度グラフ表示 ヒーター回路制御 SSR センサ K熱電対 |
| 安全装置 | 漏電ブレーカ、過昇温防止、ヒータ断線、熱電対以上、非常停止スイッチ |
| 槽内有効寸法 | W450×D450×H450 |
| 積載荷重 | 50kg以下 |
| 外形寸法 | W985×D1190×H1500 アジャスター付キャスター付属 |
| 重量 | 700kg |
| 電源 | 3φ200V |
| ユーティリティー | 窒素ガス |
| 付加機能 | サービスポート(NW40×1)｜CFカードによる温度、圧力データ取出し |
オプション
●高温対応：350℃まで対応可
●熱風循環式急速加熱機構：
加熱時間：15分(RT～200℃/大気圧、無負荷時)
温度調節精度：±0.5℃（at200℃/大気圧時）
●冷風循環式急速冷却機構
●ドライ真空ポンプ：到達真空度 1Pa以下
●槽内棚板
●炉内温度測定ポート
●CE規格対応
メンテナンスも万全
真空技術の専門企業である吉川製作所の強み、それは安心のメンテナンスサポートです。万ーの場合も、スピーディな対応で真空炉の活躍をバックアップします。
