ICFシリーズ【フランジ】

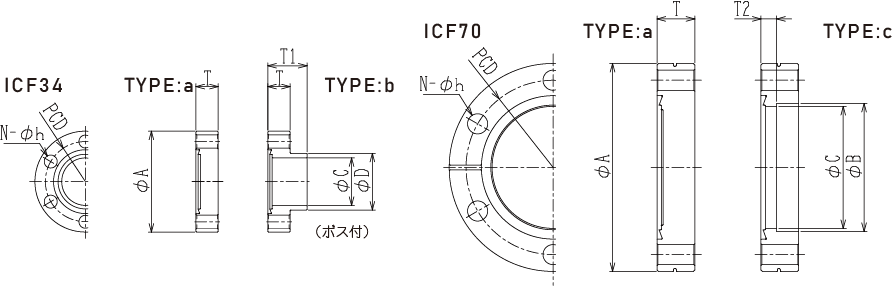

ICF ミニフランジ

サイズ/規格 型番 TYPE ΦA ΦB ΦC ΦD T T1 T2 N h PCD リーク溝 パイプ外径 見積
ICF34 ICF34-B a 34 ― ― ― 7.5 ― ― 6 4.4 27 ― ―
ICF34 ICF34-BT a 34 ― ― ― 7.5 ― ― 6 M4 27 ― ―
ICF34（ボス付） ICF34-H17.3 b 34 ― 14.9 17.3 7.5 13.2 ― 6 4.5 27 ― 17.3
ICF34（ボス付） ICF34-H19.1 b 34 ― 16 19.1 7.5 13.2 ― 6 4.4 27 ― 19.1
ICF34（ボス付） ICF34-H19.1T b 34 ― 16 19.1 7.5 13.2 ― 6 M4 27 ― 19.1
ICF70 ICF70-B a 70 ― ― ― 12.7 ― ― 6 6.8 58.7 1.6 ―
ICF70 ICF70-BT a 70 ― ― ― 12.7 ― ― 6 M6 58.7 1.6 ―
ICF70 ICF70-H27.2 c 70 27.5 25.2 ― 12.7 ― 5.3 6 6.8 58.7 1.6 27.2
ICF70 ICF70-H34 c 70 34.3 32 ― 12.7 ― 5.3 6 6.8 58.7 1.6 34.0
ICF70 ICF70-H38 c 70 38.5 35.5 ― 12.7 ― 5.3 6 6.8 58.7 1.6 38.0
ICF70 ICF70-H41 c 70 41.5 38.5 ― 12.7 ― 5.3 6 6.8 58.7 1.6 41.0
ICF70 ICF70-H42.7 c 70 43.1 41.1 ― 12.7 ― 5.3 6 6.8 58.7 1.6 42.7
ICF70 ICF70-H34T c 70 34.3 32 ― 12.7 ― 5.3 6 M6 58.7 1.6 34.0
ICF70 ICF70-H38T c 70 38.5 35.3 ― 12.7 ― 5.3 6 M6 58.7 1.6 38.0
ICF70 ICF70-H41T c 70 41.5 38.5 ― 12.7 ― 5.3 6 M6 58.7 1.6 41.0
ICF70 ICF70-H42.7T c 70 43.1 41.1 ― 12.7 ― 5.3 6 M6 58.7 1.6 42.7

見積り依頼リストを確認

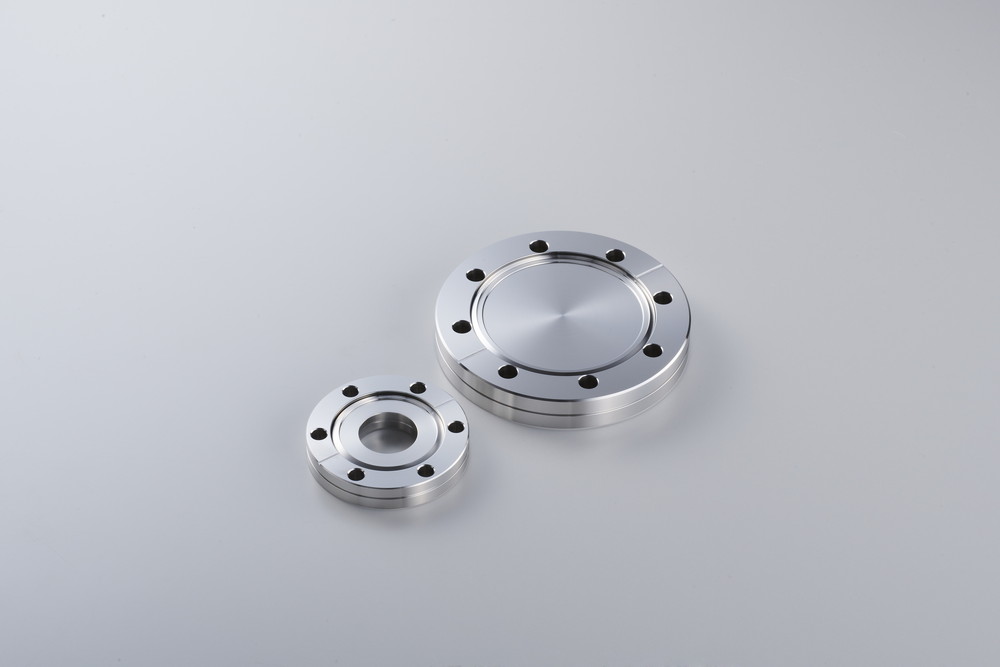

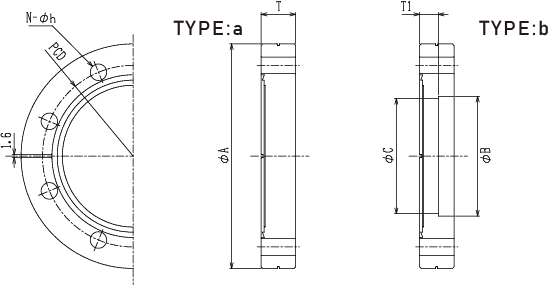

ICF 標準フランジ

サイズ/規格 型番 TYPE ΦA ΦB ΦC T T1 N h PCD リーク溝 パイプ外径 見積
ICF114 ICF114-B a 114 ― ― 17.5 ― 8 8.4 92.2 1.6 ―
ICF114 ICF114-BT a 114 ― ― 17.5 ― 8 M8 92.2 1.6 ―
ICF114 ICF114-H60.5 b 114 60.8 58.5 17.5 9.5 8 8.4 92.2 1.6 60.5
ICF114 ICF114-H63.5 b 114 64 61 17.5 9.5 8 8.4 92.2 1.6 63.5
ICF114 ICF114-H63.5T b 114 64 61 17.5 9.5 8 M8 92.2 1.6 63.5
ICF152 ICF152-B a 152 ― ― 20 ― 16 8.4 130.3 1.6 ―
ICF152 ICF152-BT a 152 ― ― 20 ― 16 M8 130.3 1.6 ―
ICF152 ICF152-H b 152 102 97 20 11 16 8.4 130.3 1.6 101.6
ICF152 ICF152-HT b 152 102 97 20 11 16 M8 130.3 1.6 101.6
ICF203 ICF203-B a 203 ― ― 22 ― 20 8.4 181 1.6 ―
ICF203 ICF203-BT a 203 ― ― 22 ― 20 M8 181 1.6 ―
ICF203 ICF203-H b 203 153.5 148.5 22 12.5 20 8.4 181 1.6 153.0
ICF203 ICF203-HT b 203 153.5 148.5 22 12.5 20 M8 181 1.6 153.0
ICF253 ICF253-B a 253 ― ― 25 ― 24 8.4 231.8 1.6 ―
ICF253 ICF253-BT a 253 ― ― 25 ― 24 M8 231.8 1.6 ―
ICF253 ICF253-H b 253 203.5 198.5 25 12.5 24 8.4 231.8 1.6 203.0
ICF253 ICF253-HT b 253 203.5 198.5 25 12.5 24 M8 231.8 1.6 203.0

見積り依頼リストを確認

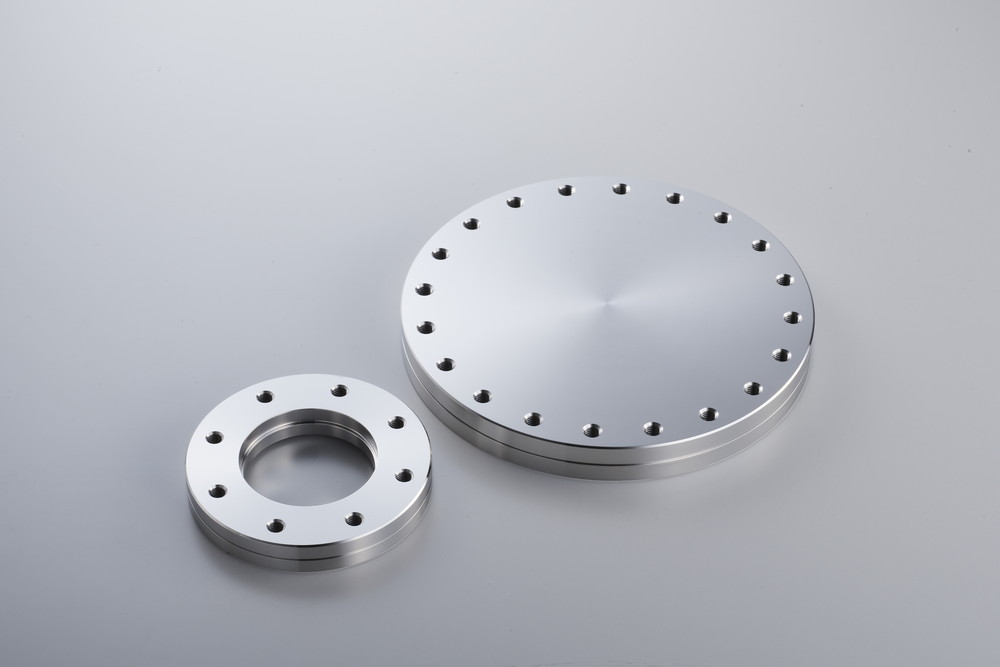

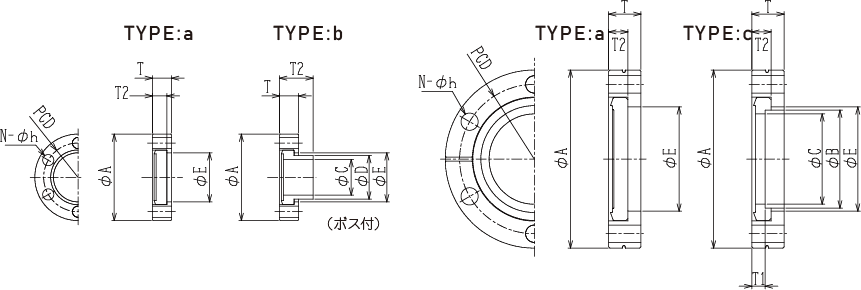

ICF 回転フランジ

サイズ/規格 型番 TYPE ΦA ΦB ΦC ΦD ΦE T T1 T2 N h PCD リーク溝 パイプ外径 見積
ICF34 ICF34-BR a 34 ― ― ― 19.3 7.5 ― 5.7 6 4.4 27 ― ―
ICF34 ICF34-BRT a 34 ― ― ― 19.3 7.5 ― 5.7 6 M4 27 ― ―
ICF34（ボス付） ICF34-H17.3R b 34 ― 14.9 17.3 19.3 7.5 ― 13.2 6 4.4 27 ― 17.3
ICF34（ボス付） ICF34-H19.1R b 34 ― 16 19.1 19.3 7.5 ― 13.2 6 4.4 27 ― 19.1
ICF70 ICF70-BR a 70 ― ― ― 39 12.7 ― 7.6 6 6.8 58.7 1.6 ―
ICF70 ICF70-H27.2R c 70 27.5 25.2 ― 28.5 12.7 5.3 7.6 6 6.8 58.7 1.6 27.2
ICF70 ICF70-H34R c 70 34.3 32 ― 35.5 12.7 5.3 7.6 6 6.8 58.7 1.6 34.0
ICF70 ICF70-H38R c 70 38.5 35.5 ― 39 12.7 5.3 7.6 6 6.8 58.7 1.6 38.0
ICF70 ICF70-H41R c 70 41.5 38.5 ― 42.5 12.7 5.3 7.6 6 6.8 58.7 1.6 41.0
ICF70 ICF70-H42.7R c 70 43.1 41 ― 44.5 12.7 5.3 7.6 6 6.8 58.7 1.6 42.7
ICF114 ICF114-BR a 114 ― ― ― 67 17.5 ― 12.7 8 8.4 92.2 1.6 ―
ICF114 ICF114-H60.5R c 114 61 58.5 ― 67 17.5 9.5 12.7 8 8.4 92.2 1.6 60.5
ICF114 ICF114-H63.5R c 114 64 61 ― 67 17.5 9.5 12.7 8 8.4 92.2 1.6 63.5
ICF152 ICF152-BR a 152 ― ― ― 105 20 ― 14.3 16 8.4 130.3 1.6 ―
ICF152 ICF152-HR c 152 102 97 ― 105 20 11 14.3 16 8.4 130.3 1.6 101.6
ICF203 ICF203-BR a 203 ― ― ― 155.5 22 ― 15.8 20 8.4 181 1.6 ―
ICF203 ICF203-HR c 203 153.5 148.5 ― 155.5 22 11.9 15.8 20 8.4 181 1.6 153.0
ICF253 ICF253-BR a 253 ― ― ― 206.5 25 ― 17.2 24 8.4 231.8 1.6 ―
ICF253 ICF253-HR c 253 203.5 198.5 ― 206.5 25 11.9 17.2 24 8.4 231.8 1.6 203.0

見積り依頼リストを確認

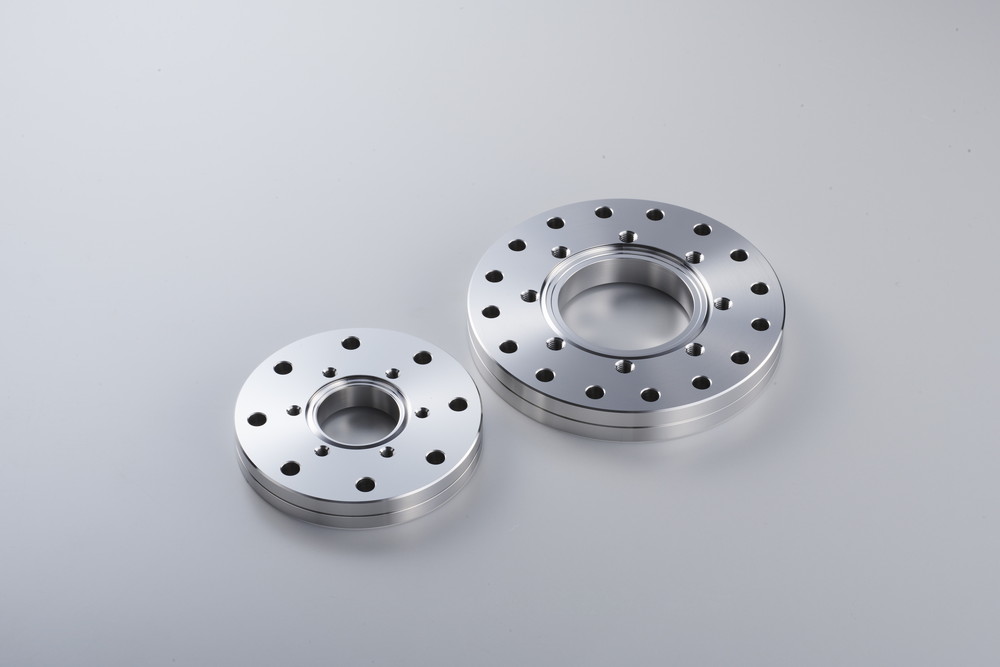

ICF 変換フランジ ゼロレングス

サイズ/規格 型番 ΦA ΦB T PCD N h depth リーク溝 見積
ICF70×ICF34 ICF70-34Z 70 17 12.7 27 6 M4 6 1.6
ICF114×ICF34 ICF114-34Z 114 17 17.5 27 6 M4 8 1.6
ICF114×ICF70 ICF114-70Z 114 38 17.5 58.7 6 M6 8 1.6
ICF152×ICF34 ICF152-34Z 152 17 20 27 6 M4 8 1.6
ICF152×ICF70 ICF152-70Z 152 38 20 58.7 6 M6 10 1.6
ICF152×ICF114 ICF152-114Z 152 65 20 92.2 8 M8 10 1.6
ICF203×ICF34 ICF203-34Z 203 17 22 27 6 M4 8 1.6
ICF203×ICF70 ICF203-70Z 203 38 22 58.7 6 M6 10 1.6
ICF203×ICF114 ICF203-114Z 203 65 22 92.2 8 M8 10 1.6
ICF203×ICF152 ICF203-152Z 203 103 22 130.3 16 M8 10 1.6
ICF253×ICF70 ICF253-70Z 253 38 25 58.7 6 M6 10 1.6
ICF253×ICF114 ICF253-114Z 253 65 25 92.2 8 M8 10 1.6
ICF253×ICF152 ICF253-152Z 253 103 25 130.3 16 M8 10 1.6
ICF253×ICF203 ICF253-203Z 253 154 25 181 20 M8 10 1.6

見積り依頼リストを確認

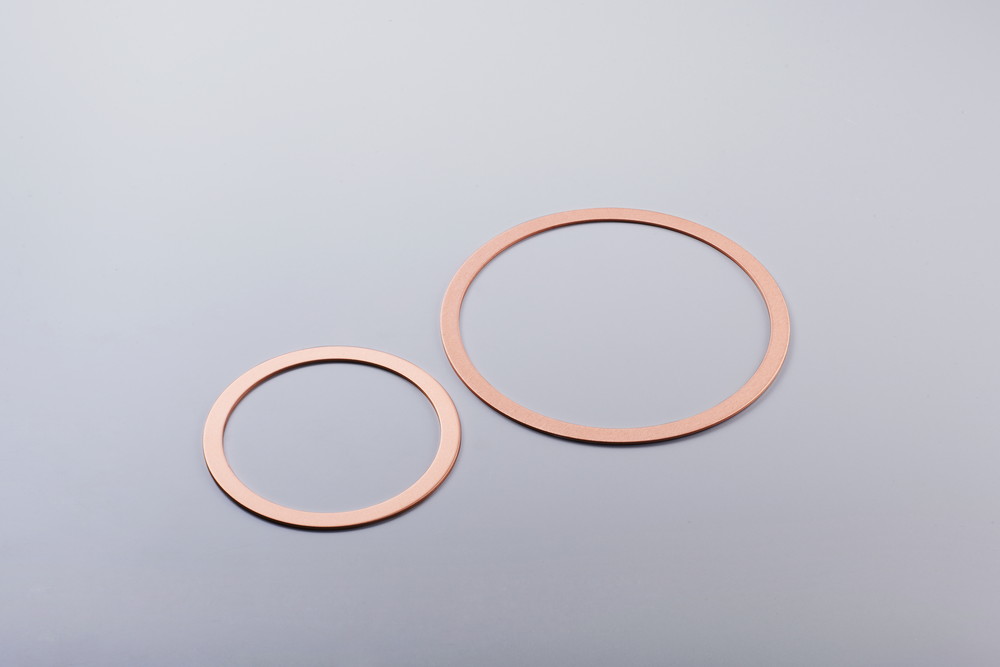

ICF 銅ガスケット

サイズ/ 規格 型番 ΦD Φd 見積
ICF34 ICF34-GS φ21.3 φ16.3
ICF70 ICF70-GS φ48.2 φ39.0
ICF114 ICF114-GS φ82.4 φ64.0
ICF152 ICF152-GS φ120.5 φ102.0
ICF203 ICF203-GS φ171.3 φ153.0
ICF253 ICF253-GS φ222.1 φ204.0

見積り依頼リストを確認
